coax閥門在氦氣檢測泄漏系統的應用

coax閥門檢漏應用

為什么要用氦氣來檢測?

?空氣中幾乎不含氦氣

?氦氣分子小，可以滲透很小的間隙

?氦氣是惰性氣體（無毒，無氣味）

?不會和其他物質發生反應（惰性氣體）

?可用標準質譜儀檢測

氦氣檢測泄漏系統

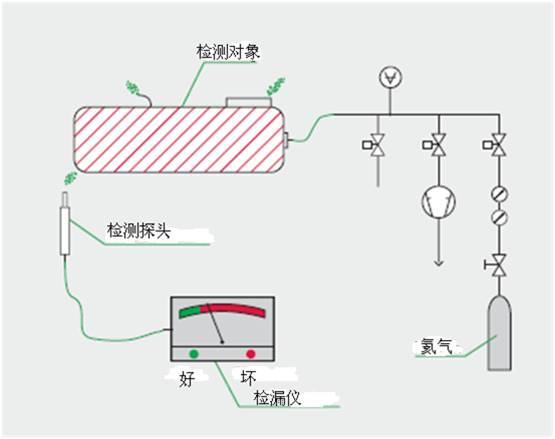

局部泄漏檢測

氦氣嗅吸探測器

排空并且填充氦氣以后，就可以使用嗅吸探測器來測量泄漏量了.

嗅探檢測到的泄漏率能達到 1 x 10-6mbarl/s

并且提供準確的泄漏尺寸和泄漏部位

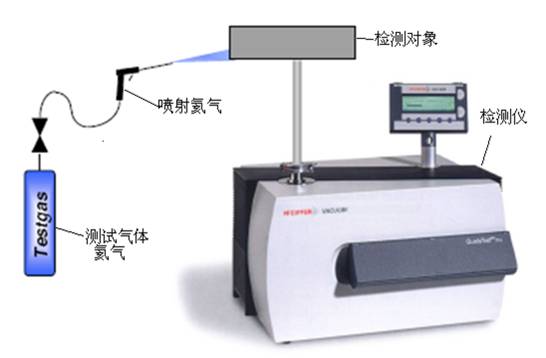

coax–泄漏檢測

à 局部泄漏檢測

在我們的泄漏檢測程序中，檢測對象要排空，然后加壓使氦氣噴射.

泄漏檢測要保證氦氣能滲透微小的間隙，能達到 10-8mbarl/s.

應用實例

閥門測試工作臺

閥門測試工作臺:GSR 公司

泄漏測試:  積分

測試介質:  氮氣 / 氦氣

測試壓力:  Max. 360 bar

泄漏率:4.8 x 10-6 mbarl/s
